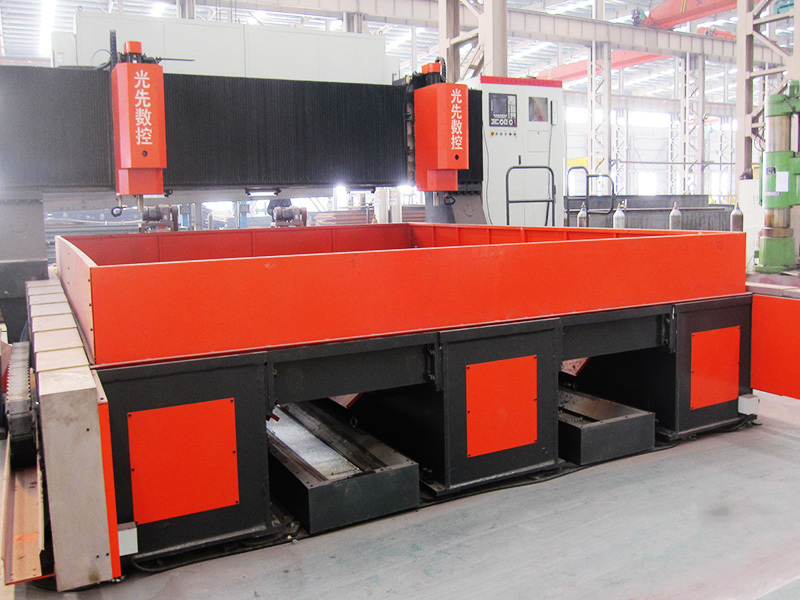

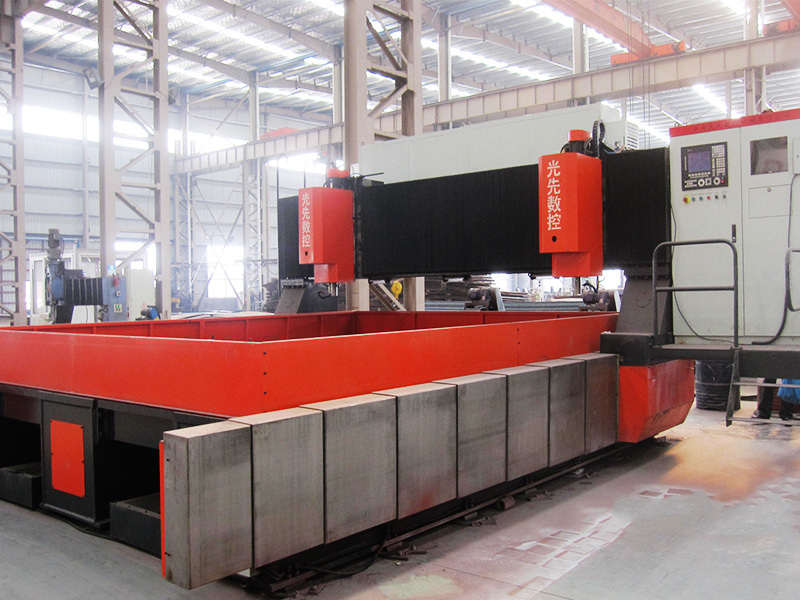

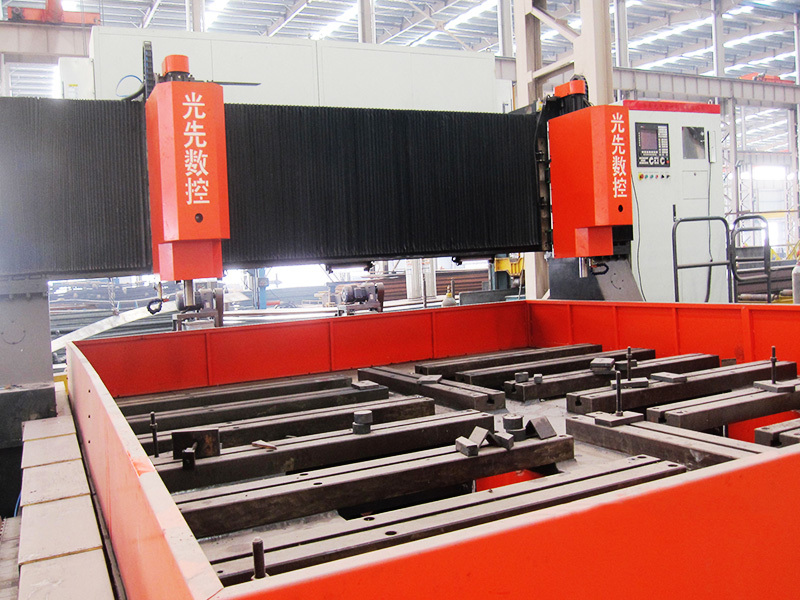

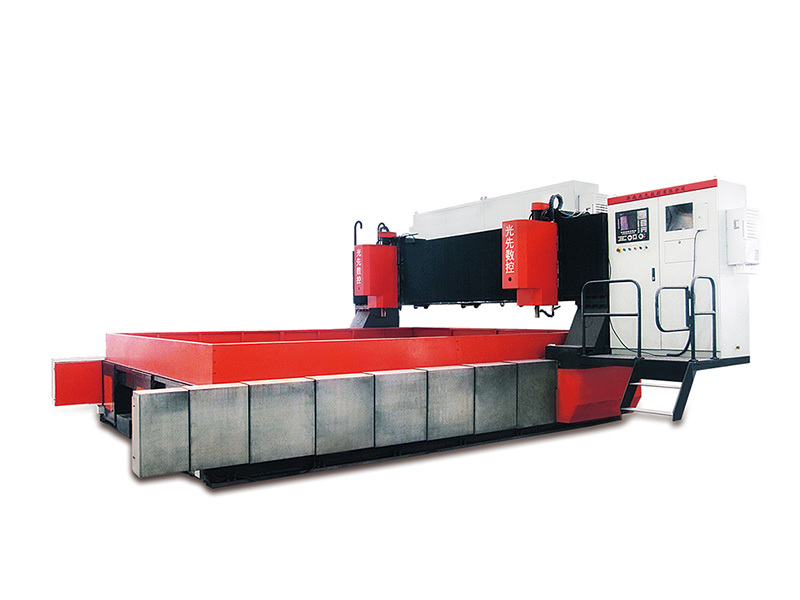

PZ4040型龙门移动式数控平面钻床
浏览量:
1000

PZ4040型龙门移动式数控平面钻床

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
详细介绍
[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[产品参数, 参数]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]

本设备可在单质材料及复合材料上实现钻孔功能,除能加工透孔外,还能实现加工盲孔、台阶孔等工序。采用普通麻花钻头。

本设备主要有床身工作台、移动式龙门、钻削动力头、自动排屑器和循环冷却装置、电气系统等组成。该设备主要针对建筑钢结构、电力铁塔、石化设备等平板的钻孔加工。设备采用龙门移动结构,纵向移动(X轴)、横向移动(Y轴)和钻削动力头垂直移动(Z轴),均由伺服电机通过精密滚珠丝杠导轨付驱动。能自动、准确、快速定位,自动完成钻孔加工工序。大大提高了钻孔加工精度和速度。同时避免了因人工定位与钻孔误差所造成的工件返修或报废的可能。

设备参数

1、机床型式                       龙门移动式数控钻床

2、最大装夹工件尺寸                 4000×4000mm

3、最大加工工件厚度                    200mm

4、钻削动力头型式             单主轴滑台式伺服控制动力头

5、钻削动力头数量                      2个

6、主轴莫氏锥度                         莫氏5号锥孔

7、钻头装卸形式                         快卸工具

8、最大钻孔直径                         ¢60mm

9、主轴电机功率                         2×7.5KW

10、主轴转速                            100~500r/min

11、动力头滑台垂直行程(Z轴)           350mm

12、Z轴伺服电机功率                     2×1.5KW

13、龙门纵向(X)移动行程                  4000mm

14、X轴伺服电机功率                     2×3KW

15、动力头横向(Y轴)移动行程           4000mm

16、Y轴伺服电机功率                     2×1.5KW

17、数控轴数                             6

18、机床精度

  定位精度                             ≤±0.25mm

  重复精度                             ≤±0.12mm
